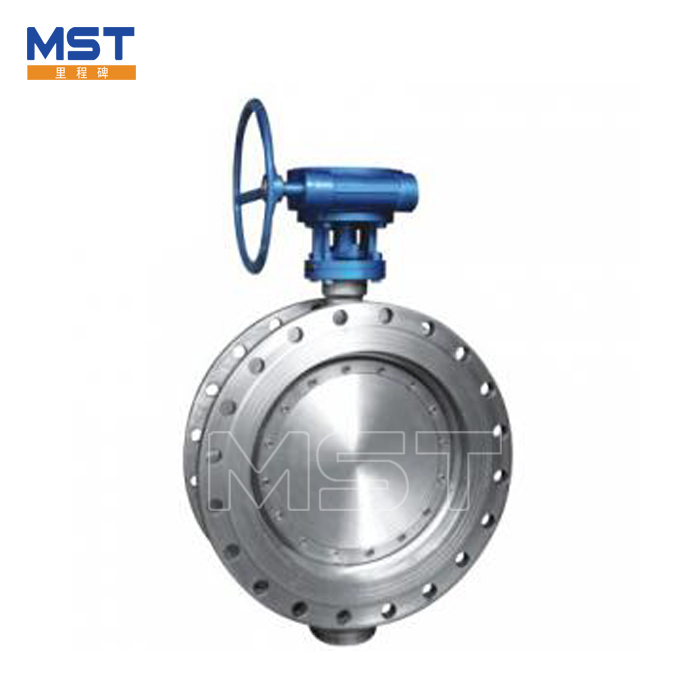

Γιατί η βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα υπερτερεί των άλλων λύσεων ελέγχου ροής σε απαιτητικά περιβάλλοντα;

Το ταξίδι της τεχνολογίας ελέγχου ροής έχει χαρακτηριστεί από συνεχή καινοτομία, με τοΒαλβίδα πεταλούδας από ανοξείδωτο ατσάλιαντιπροσωπεύει ένα σημαντικό ορόσημο σε αυτή την εξέλιξη. Οι πρώιμες βαλβίδες πεταλούδας, που χρονολογούνται από τα μέσα του 20ου αιώνα, χρησιμοποιούσαν απλά ομόκεντρα σχέδια όπου ο δίσκος και η έδρα μοιράζονταν έναν κοινό κεντρικό άξονα. Αν και λειτουργούσαν για βασικές εφαρμογές, αυτά τα πρώιμα σχέδια υπέφεραν από εγγενείς περιορισμούς: υπερβολική τριβή κατά τη λειτουργία, επιταχυνόμενη φθορά των καθισμάτων και διακυβευμένη ακεραιότητα στεγανοποίησης υπό συνθήκες υψηλής πίεσης ή υψηλής θερμοκρασίας.

Η εισαγωγή εκκεντρικών σχεδίων σηματοδότησε την πρώτη σημαντική πρόοδο. Μετατοπίζοντας τον άξονα περιστροφής του δίσκου από το κέντρο του καθίσματος, οι μηχανικοί μείωσαν την τριβή και παρέτειναν τη διάρκεια ζωής. Ωστόσο, ήταν η ανάπτυξη της σχεδίασης τριπλής μετατόπισης (ή τριπλής εκκεντρικής) που μετέτρεψε πραγματικά τη βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα σε μια λύση υψηλής απόδοσης ικανή να ανταγωνιστεί τις βαλβίδες πύλης, σφαίρας και σφαιρών σε απαιτητικές εφαρμογές.

Οι σημερινές βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα ενσωματώνουν προηγμένη μεταλλουργία, μηχανική κατεργασία ακριβείας και εξελιγμένες τεχνολογίες σφράγισης. Η ενσωμάτωση μεταλλικών σκληρών σφραγίδων πολλαπλών στρώσεων, σε συνδυασμό με την κατασκευή από ανοξείδωτο χάλυβα, επιτρέπει σε αυτές τις βαλβίδες να λειτουργούν αξιόπιστα σε θερμοκρασίες έως 425°C διατηρώντας παράλληλα εξαιρετική αντοχή στη διάβρωση. Αυτή η εξέλιξη έχει επεκτείνει το φάκελο εφαρμογής από απλές γραμμές νερού σε κρίσιμες υπηρεσίες σε πετροχημικά εργοστάσια, εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας και θαλάσσια περιβάλλοντα.

Η σύγχρονη βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα προσφέρει έναν συναρπαστικό συνδυασμό χαρακτηριστικών: συμπαγές αποτύπωμα, ελαφριά κατασκευή, γρήγορη λειτουργία και εξαιρετικά χαρακτηριστικά ροής. Σε αντίθεση με τις παραδοσιακές βαλβίδες πύλης που απαιτούν πολλές στροφές για να ανοίξουν ή να κλείσουν, οι βαλβίδες πεταλούδας επιτυγχάνουν πλήρη λειτουργία με περιστροφή 90 μοιρών, επιτρέποντας γρήγορη απόκριση σε σενάρια διακοπής λειτουργίας έκτακτης ανάγκης. Αυτή η λειτουργική αποτελεσματικότητα, σε συνδυασμό με την ανθεκτικότητα της κατασκευής από ανοξείδωτο χάλυβα, έχει καθιερώσει τη βαλβίδα πεταλούδας ως την προτιμώμενη επιλογή για πολλές βιομηχανικές εφαρμογές.

Στην καρδιά των υψηλών επιδόσεωνΒαλβίδα πεταλούδας από ανοξείδωτο ατσάλιΟ σχεδιασμός έγκειται στη γεωμετρία τριπλής μετατόπισης, μια εξελιγμένη μηχανική προσέγγιση που αντιμετωπίζει τις θεμελιώδεις προκλήσεις της στεγανοποίησης και της τριβής στις περιστροφικές βαλβίδες. Αυτός ο σχεδιασμός ενσωματώνει τρεις διακριτές μετατοπίσεις που λειτουργούν σε συντονισμό για την επίτευξη σχεδόν χωρίς τριβή λειτουργίας και στεγανό κλείσιμο με φυσαλίδες.

Ο σχεδιασμός τριπλής μετατόπισης επιτρέπει επίσης στη βαλβίδα να επιτυγχάνει αμφίδρομη στεγανοποίηση, πράγμα που σημαίνει ότι μπορεί να παρέχει αποτελεσματική διακοπή ανεξάρτητα από την κατεύθυνση ροής. Αυτό το χαρακτηριστικό είναι ιδιαίτερα πολύτιμο σε εφαρμογές όπου μπορεί να συμβεί αντιστροφή ροής, όπως σε συστήματα παράκαμψης αντλιών ή σε αγωγούς διπλής κατεύθυνσης. Η μεταλλική σκληρή κατασκευή σφράγισης, που χρησιμοποιεί συνήθως υλικά διαφορετικής σκληρότητας για τις επιφάνειες σφράγισης καθίσματος και δίσκου, παρέχει εξαιρετική αντοχή στη φθορά και τη διάβρωση.

Η επιλογή των κατάλληλων υλικών για μια βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα είναι κρίσιμη για την απόδοση και τη μακροζωία της κατά τη λειτουργία. Ενώ ο όρος "ανοξείδωτος χάλυβας" περιλαμβάνει μια ευρεία οικογένεια κραμάτων, η συγκεκριμένη κατηγορία που επιλέγεται πρέπει να ταιριάζει με τις απαιτήσεις του λειτουργικού περιβάλλοντος.

Η αντίσταση στη διάβρωση του ανοξείδωτου χάλυβα προκύπτει από το σχηματισμό ενός παθητικού στρώματος οξειδίου του χρωμίου στην επιφάνεια. Σε επιθετικά περιβάλλοντα που περιέχουν χλωρίδια, οξέα ή άλλους διαβρωτικούς παράγοντες, η επιλογή ποιοτήτων που περιέχουν μολυβδαίνιο, όπως οι ανοξείδωτοι χάλυβες 316L ή διπλής όψης καθίσταται απαραίτητη. Αυτά τα κράματα παρέχουν βελτιωμένη αντοχή στη διάβρωση με κοιλότητες και ρωγμές, εξασφαλίζοντας αξιόπιστη λειτουργία σε θαλάσσιες, χημικές εφαρμογές και εφαρμογές λυμάτων.

Για τις επιφάνειες στεγανοποίησης, η χρήση διαφορετικών υλικών σκληρότητας μεταξύ του καθίσματος και του δίσκου δημιουργεί μια ανθεκτική, ανθεκτική στη φθορά διεπαφή. Κράματα σκληρής όψης όπως το Stellite εφαρμόζονται συχνά στις επιφάνειες στεγανοποίησης για να παρατείνουν τη διάρκεια ζωής σε λειαντικές εφαρμογές ή εφαρμογές υψηλού κύκλου. Το υλικό στελέχους πρέπει να διαθέτει επαρκή αντοχή για τη μετάδοση της ροπής ενεργοποίησης διατηρώντας παράλληλα αντίσταση στη διάβρωση συγκρίσιμη με τα υλικά του σώματος και του δίσκου.

Κατανόηση των παραμέτρων απόδοσης του αΒαλβίδα πεταλούδας από ανοξείδωτο ατσάλιείναι απαραίτητο για τη σωστή προδιαγραφή και εφαρμογή. Αυτές οι παράμετροι καθορίζουν το λειτουργικό περίβλημα εντός του οποίου η βαλβίδα θα λειτουργεί αξιόπιστα.

Η επιλογή μεταξύ των διαμορφώσεων μαλακής σφράγισης και μεταλλικής σκληρής σφράγισης αντιπροσωπεύει ένα κρίσιμο σημείο απόφασης. Οι μαλακές βαλβίδες στεγανοποίησης, που χρησιμοποιούν υλικά όπως NBR, EPDM ή FKM, προσφέρουν εξαιρετική στεγανοποίηση σε χαμηλότερες πιέσεις και θερμοκρασίες, με το ελαστομερές να παρέχει συμμόρφωση στην επιφάνεια στεγανοποίησης. Οι μεταλλικές βαλβίδες σκληρής στεγανοποίησης, που χρησιμοποιούν μεταλλική κατασκευή πολλαπλών στρωμάτων, παρέχουν ανώτερη απόδοση σε υψηλές θερμοκρασίες και σε λειαντικά σέρβις, αν και μπορεί να απαιτούν υψηλότερη ροπή ενεργοποίησης για την επίτευξη απενεργοποίησης.

Η εφαρμοστέα μεσαία σειρά για βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα περιλαμβάνει νερό, λάδι, αέριο και διάφορα διαβρωτικά μέσα, καθιστώντας τα ευέλικτα εξαρτήματα σε πολλές βιομηχανίες. Η κατασκευή από ανοξείδωτο χάλυβα παρέχει αντοχή σε ένα ευρύ φάσμα χημικών ουσιών, αν και η συγκεκριμένη συμβατότητα θα πρέπει να επαληθεύεται για επιθετικά ή εξωτικά μέσα.

Η μέθοδος ενεργοποίησης που επιλέχθηκε για μια βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα επηρεάζει σημαντικά τα λειτουργικά χαρακτηριστικά, τον χρόνο απόκρισης και την ενσωμάτωση με τα συστήματα ελέγχου. Οι διαθέσιμες επιλογές κυμαίνονται από απλή χειροκίνητη λειτουργία έως εξελιγμένες αυτοματοποιημένες λύσεις.

Η επιλογή της μεθόδου ενεργοποίησης περιλαμβάνει την εξέταση πολλών παραγόντων: διαθέσιμες πηγές ενέργειας, απαιτούμενος χρόνος απόκρισης, ανάγκες ακρίβειας ελέγχου, περιβαλλοντικές συνθήκες και δυνατότητες συντήρησης. Σε επικίνδυνες περιοχές, η πνευματική ή η υδραυλική ενεργοποίηση μπορεί να προτιμάται για την εξάλειψη των πηγών ηλεκτρικής ανάφλεξης. Για εφαρμογές που απαιτούν συχνή ανακύκλωση ή ακριβή διαμόρφωση ροής, η ηλεκτρική ενεργοποίηση με ανάδραση θέσης προσφέρει τη μεγαλύτερη ευελιξία ελέγχου.

Η ενσωμάτωση με τα σύγχρονα συστήματα ελέγχου έχει γίνει ολοένα και πιο εξελιγμένη, με έξυπνους ενεργοποιητές που προσφέρουν διαγνωστικές δυνατότητες, πρωτόκολλα επικοινωνίας (όπως HART, Profibus ή Foundation Fieldbus) και λειτουργίες πρόβλεψης συντήρησης. Αυτές οι προηγμένες δυνατότητες επιτρέπουν την παρακολούθηση της κατάστασης και την απομακρυσμένη αντιμετώπιση προβλημάτων, μειώνοντας τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας και βελτιστοποιώντας τα χρονοδιαγράμματα συντήρησης.

Η σωστή εγκατάσταση μιας βαλβίδας πεταλούδας από ανοξείδωτο χάλυβα  είναι απαραίτητη για την επίτευξη σχεδιασμένης απόδοσης και διάρκειας ζωής. Οι παρακάτω βέλτιστες πρακτικές εξετάζουν τα βασικά ζητήματα για την επιτυχή εγκατάσταση.

Για βαλβίδες πεταλούδας τύπου γκοφρέτας, το σωστό κεντράρισμα μεταξύ των φλαντζών του σωλήνα είναι κρίσιμο. Το σώμα της βαλβίδας θα πρέπει να είναι κεντραρισμένο χρησιμοποιώντας πείρους ευθυγράμμισης ή με προσεκτική τοποθέτηση κατά τη διάρκεια της σύσφιξης της φλάντζας. Το υπερβολικό σφίξιμο των μπουλονιών φλάντζας μπορεί να παραμορφώσει το σώμα της βαλβίδας, επηρεάζοντας τη λειτουργία του δίσκου και την απόδοση στεγανοποίησης. Η χρήση κατάλληλων παρεμβυσμάτων και η τήρηση των προδιαγραφών ροπής στρέψης αποτρέπει τη ζημιά και εξασφαλίζει αξιόπιστη στεγανοποίηση.

Σε συστήματα με σημαντική θερμική διαστολή, θα πρέπει να λαμβάνονται υπόψη οι αγκυρώσεις σωλήνων και οι αρμοί διαστολής για την αποφυγή υπερβολικών φορτίων στη βαλβίδα. Η βαλβίδα δεν πρέπει να χρησιμοποιείται για τη διόρθωση της κακής ευθυγράμμισης του σωλήνα, καθώς αυτό επιβάλλει πίεση που μπορεί να οδηγήσει σε πρόωρη αστοχία του στελέχους, των ρουλεμάν ή των εξαρτημάτων στεγανοποίησης.

Αποτελεσματική συντήρηση του αΒαλβίδα πεταλούδας από ανοξείδωτο ατσάλιεξασφαλίζει συνεχή αξιόπιστη απόδοση και παρατείνει τη διάρκεια ζωής. Ένα πρόγραμμα προληπτικής συντήρησης αντιμετωπίζει τόσο την τακτική φροντίδα όσο και πιθανά ζητήματα προτού καταλήξουν σε αποτυχία.

Η συχνότητα των δραστηριοτήτων συντήρησης εξαρτάται από τις συνθήκες συντήρησης, συμπεριλαμβανομένου του αριθμού των κύκλων λειτουργίας, της θερμοκρασίας, της πίεσης και της φύσης του ρέοντος μέσου. Οι βαλβίδες σε σοβαρή λειτουργία, όπως αυτές που χειρίζονται λειαντικά ιλύς ή λειτουργούν σε υψηλές θερμοκρασίες, απαιτούν συχνότερη επιθεώρηση και συντήρηση από εκείνες της υπηρεσίας καθαρού νερού.

Για βαλβίδες τριπλής μετατόπισης με μεταλλική έδραση, οι επιφάνειες στεγανοποίησης μπορούν συχνά να ανακαινιστούν μέσω μηχανικής κατεργασίας ή λείανσης, παρατείνοντας τη διάρκεια ζωής χωρίς πλήρη αντικατάσταση της βαλβίδας. Αυτή η ικανότητα, σε συνδυασμό με την εγγενή ανθεκτικότητα της κατασκευής από ανοξείδωτο χάλυβα, καθιστά αυτές τις βαλβίδες μια οικονομικά αποδοτική μακροπρόθεσμη λύση για απαιτητικές εφαρμογές.

Η κατασκευή και η δοκιμή των εξαρτημάτων της βαλβίδας πεταλούδας από ανοξείδωτο χάλυβα διέπονται από ένα ολοκληρωμένο πλαίσιο διεθνών και εθνικών προτύπων. Η συμμόρφωση με αυτά τα πρότυπα διασφαλίζει σταθερή ποιότητα, εναλλαξιμότητα και απόδοση.

Τα προγράμματα διασφάλισης ποιότητας για βαλβίδες πεταλούδας από ανοξείδωτο χάλυβα περιλαμβάνουν συνήθως πιστοποίηση υλικού (αναφορές δοκιμών μύλου), επιθεώρηση διαστάσεων, δοκιμή πίεσης (δοκιμές κελύφους και έδρας) και οπτική επιθεώρηση όλων των εξαρτημάτων. Πολλοί κατασκευαστές διατηρούν πιστοποίηση ISO 9001, επιδεικνύοντας δέσμευση στα συστήματα διαχείρισης ποιότητας.

Για κρίσιμες εφαρμογές, ενδέχεται να απαιτούνται πρόσθετες δοκιμές, συμπεριλαμβανομένης της δοκιμής διαφυγόντων εκπομπών, δοκιμών πυρασφάλειας (ανά API 607 ​​ή ISO 10497) και επαλήθευσης απόδοσης σε υψηλή πίεση ή υψηλή θερμοκρασία. Η επιλογή των κατάλληλων πρωτοκόλλων δοκιμών θα πρέπει να ευθυγραμμίζεται με τις ειδικές απαιτήσεις της εφαρμογής και τους ισχύοντες κώδικες και πρότυπα.

ΟΒαλβίδα πεταλούδας από ανοξείδωτο ατσάλιαντιπροσωπεύει το αποκορύφωμα δεκαετιών τελειοποίησης της μηχανικής, προσφέροντας μια λύση ελέγχου ροής που εξισορροπεί την απόδοση, την ανθεκτικότητα και τη λειτουργική απόδοση. Ο σχεδιασμός τριπλής μετατόπισης, με την καινοτόμο προσέγγιση στη γεωμετρία στεγανοποίησης, έχει ανυψώσει τη βαλβίδα πεταλούδας από μια απλή συσκευή on-off σε ένα όργανο ακριβείας ικανό να καλύψει τις πιο απαιτητικές βιομηχανικές απαιτήσεις.

Σε όλη αυτή τη συνολική εξερεύνηση, εξετάσαμε τις θεμελιώδεις αρχές που διέπουν τη λειτουργία της βαλβίδας πεταλούδας, τον κρίσιμο ρόλο της επιλογής υλικού στη διασφάλιση της αντοχής στη διάβρωση και τις παραμέτρους απόδοσης που καθορίζουν το λειτουργικό περίβλημα. Η ευελιξία αυτών των βαλβίδων είναι εμφανής στο ευρύ φάσμα εφαρμογών τους, από την επεξεργασία του δημοτικού νερού έως τις πετροχημικές διεργασίες υψηλής θερμοκρασίας. Η διαθεσιμότητα πολλαπλών μεθόδων ενεργοποίησης και διαμορφώσεων σύνδεσης διασφαλίζει ότι υπάρχει μια κατάλληλη λύση για σχεδόν οποιαδήποτε πρόκληση ελέγχου ροής.

Οι σωστές πρακτικές εγκατάστασης και συντήρησης είναι απαραίτητες για την αξιοποίηση του πλήρους δυναμικού αυτών των βαλβίδων. Με την τήρηση των βιομηχανικών προτύπων και των συστάσεων του κατασκευαστή, οι μηχανικοί και οι διαχειριστές εγκαταστάσεων μπορούν να εξασφαλίσουν αξιόπιστη λειτουργία και εκτεταμένη διάρκεια ζωής. Η στιβαρή κατασκευή από ανοξείδωτο χάλυβα, σε συνδυασμό με την προηγμένη τεχνολογία στεγανοποίησης του σχεδίου τριπλής μετατόπισης, παρέχει ένα επίπεδο ανθεκτικότητας που ελαχιστοποιεί τις απαιτήσεις διακοπής λειτουργίας και συντήρησης.

Καθώς οι βιομηχανίες συνεχίζουν να απαιτούν υψηλότερες επιδόσεις, μεγαλύτερη αξιοπιστία και ενισχυμένη ασφάλεια από τον εξοπλισμό ελέγχου ροής τους, η βαλβίδα πεταλούδας από ανοξείδωτο χάλυβα θα παραμείνει τεχνολογία ακρογωνιαίο λίθο. Η ικανότητά του να παρέχει συνεπή, αξιόπιστη απόδοση σε ένα ευρύ φάσμα εφαρμογών, σε συνδυασμό με τη συμπαγή σχεδίαση και τη λειτουργική του απόδοση, διασφαλίζει τη συνεχή συνάφειά του στο εξελισσόμενο τοπίο της βιομηχανικής υποδομής.
