Γιατί οι βαλβίδες αντεπιστροφής θεωρούνται βασικά αυτόματα εξαρτήματα στα βιομηχανικά συστήματα ελέγχου υγρών;

Στα βιομηχανικά συστήματα ελέγχου υγρών,βαλβίδες αντεπιστροφήςείναι κρίσιμα αυτόματα εξαρτήματα που έχουν σχεδιαστεί για την πρόληψη της τυχαίας αντίστροφης ροής του μέσου, προστατεύοντας εξοπλισμό όπως αντλίες και κινητήρες και διασφαλίζοντας τη σταθερότητα των βιομηχανικών διεργασιών. Ως επαγγελματίας κατασκευαστής με προηγμένες παραγωγικές δυνατότητες και παγκόσμια εμπειρία εξαγωγής,Tianjin Milestone Valve Companyεπικεντρώνεται στην παροχή βαλβίδων αντεπιστροφής και άλλων βιομηχανικών βαλβίδων υψηλής απόδοσης για την κάλυψη διαφορετικών βιομηχανικών αναγκών. Λοιπόν, καταλαβαίνετε τις βαλβίδες ελέγχου;

Τι είναι η βαλβίδα αντεπιστροφής;

A βαλβίδα αντεπιστροφήςείναι μια αυτόματη βαλβίδα της οποίας το τμήμα κλεισίματος (κυκλικός δίσκος βαλβίδας) λειτουργεί υπό το δικό της βάρος και πίεση υγρού. Η κύρια λειτουργία του είναι να αποτρέπει την αντίστροφη ροή του μέσου, καθιστώντας το απαραίτητο συστατικό στα συστήματα μεταφοράς ρευστών σε διάφορες βιομηχανίες. Σε αντίθεση με τις χειροκίνητες ή ημιαυτόματες βαλβίδες, οι βαλβίδες αντεπιστροφής δεν απαιτούν εξωτερική πηγή ενέργειας - η λειτουργία τους καθορίζεται εξ ολοκλήρου από τη δυναμική πίεση του ίδιου του μέσου, διασφαλίζοντας σε πραγματικό χρόνο και αξιόπιστη πρόληψη της αντίστροφης ροής.

Βασικές λειτουργίες των βαλβίδων ελέγχου

Αποτροπή αντίστροφης ροής του μέσου: Αυτή είναι η πιο βασική λειτουργία. Στα συστήματα σωληνώσεων, οι βαλβίδες ελέγχου εμποδίζουν την αντίστροφη ροή των μέσων όταν πέφτει η πίεση του συστήματος, αποφεύγοντας τις διακοπές παραγωγής.

Προστασία αντλιών και κινητήρων μετάδοσης κίνησης: Η αντίστροφη ροή μπορεί να προκαλέσει αναστροφή των αντλιών, προκαλώντας δυνητικά ζημιά στα εσωτερικά εξαρτήματα και υπερφόρτωση του κινητήρα μετάδοσης κίνησης, με αποτέλεσμα δαπανηρή διακοπή λειτουργίας. Οι βαλβίδες αντεπιστροφής κλείνουν αμέσως μετά την ανάστροφη ροή, εξαλείφοντας αυτόν τον κίνδυνο.

Ασφαλής εκφόρτιση μέσων από δοχεία: Σε δεξαμενές αποθήκευσης ή δοχεία πίεσης, οι βαλβίδες ελέγχου ελέγχουν τη μονοκατευθυντική ροή των μέσων, διασφαλίζοντας την ασφαλή εκκένωση και αποτρέποντας την αντίστροφη ροή ή τη μόλυνση του σιφονιού.

Ασφαλής μόνωση: Οι βαλβίδες αντεπιστροφής χρησιμοποιούνται σε συνδυασμό με βαλβίδες πύλης για να σχηματίσουν ένα σύστημα διπλής προστασίας. Για παράδειγμα, σε αγωγούς υψηλής πίεσης, οι βαλβίδες ελέγχου εμποδίζουν την αντίστροφη ροή, ενώ οι βαλβίδες πύλης επιτρέπουν τη χειροκίνητη απομόνωση για συντήρηση, βελτιώνοντας έτσι τη συνολική ασφάλεια του συστήματος.

Τύποι βαλβίδων αντεπιστροφής: Βαλβίδες ανύψωσης και περιστροφής

Με βάση την κίνηση του δίσκου της βαλβίδας, οι βαλβίδες αντεπιστροφής χωρίζονται κυρίως σε βαλβίδες αντεπιστροφής ανύψωσης και βαλβίδες αντεπιστροφής αιώρησης. Κάθε τύπος έχει τα μοναδικά δομικά χαρακτηριστικά του και τα σενάρια εφαρμογής, κατάλληλα για διαφορετικές βιομηχανικές ανάγκες.

Ανύψωση βαλβίδας ελέγχου

Η δομή μιας βαλβίδας αντεπιστροφής ανύψωσης είναι παρόμοια με αυτή μιας βαλβίδας πύλης, αλλά δεν διαθέτει στέλεχος βαλβίδας που κινεί τον δίσκο της βαλβίδας. Ο δίσκος της βαλβίδας κινείται κατακόρυφα (πάνω και κάτω) κατά μήκος της έδρας της βαλβίδας για έλεγχο της ροής.

Αρχή Εργασίας

Διαδικασία ανοίγματος: Όταν το μέσο ρέει από το άκρο εισόδου (κάτω πλευρά) προς το άκρο εξόδου (πάνω πλευρά), η πίεση εισόδου σπρώχνει το δίσκο της βαλβίδας προς τα πάνω, ξεπερνώντας τη συνδυασμένη αντίσταση του βάρους και της τριβής ροής του δίσκου βαλβίδας. Αυτό ανασηκώνει το δίσκο της βαλβίδας από την έδρα της βαλβίδας, επιτρέποντας στο μέσο να περάσει ομαλά.

Διαδικασία κλεισίματος: Εάν το μέσο επιχειρήσει να ρέει προς τα πίσω, η αντίστροφη πίεση ωθεί τον δίσκο της βαλβίδας προς τα κάτω. Στη συνέχεια, υπό το βάρος του και την αντίστροφη πίεση, ο δίσκος της βαλβίδας πιέζει σταθερά την έδρα της βαλβίδας, σφραγίζοντας τη σωλήνωση και εμποδίζοντας την αντίστροφη ροή.

Βασικά Πλεονεκτήματα

Γρήγορη απόκριση κλεισίματος, ιδανική για συστήματα με συχνές αλλαγές πίεσης.

Υψηλή ακρίβεια στεγανοποίησης όταν είναι κλειστό, κατάλληλο για μέσα με χαμηλές απαιτήσεις διαρροής.

Τυπικές Εφαρμογές

Συστήματα ύδρευσης και αποχέτευσης.

Σωληνώσεις τροφοδοσίας λέβητα και συστήματα ατμού σε σταθμούς ηλεκτροπαραγωγής.

Τομείς ελαφριάς βιομηχανίας που απαιτούν εξαιρετικά υψηλή καθαρότητα του μέσου.

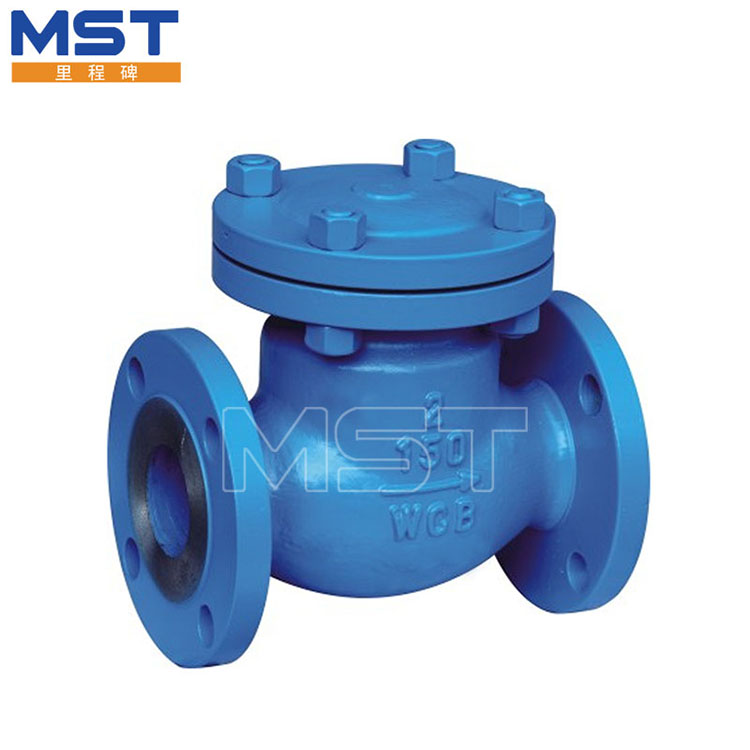

Βαλβίδα ελέγχου τύπου ταλάντευσης

Η βαλβίδα ελέγχου τύπου ταλάντευσης διαθέτει έναν δίσκο που είναι κεκλιμένος και τοποθετημένος σε έναν περιστρεφόμενο άξονα (συνήθως βρίσκεται κοντά στην έδρα της βαλβίδας). Ο δίσκος περιστρέφεται γύρω από αυτόν τον άξονα για να ανοίξει ή να κλείσει, αντί να κινείται κάθετα.

Αρχή Εργασίας

Διαδικασία ανοίγματος: Όταν το μέσο ρέει προς την εμπρός κατεύθυνση, η πίεσή του ωθεί τον δίσκο να απομακρυνθεί από την έδρα της βαλβίδας, δημιουργώντας μια δίοδο για το μέσο. Η γωνία αιώρησης του δίσκου καθορίζεται από τον ρυθμό ροής του μέσου—οι υψηλότεροι ρυθμοί ροής έχουν ως αποτέλεσμα μεγαλύτερη γωνία ανοίγματος, ελαχιστοποιώντας την αντίσταση ροής.

Διαδικασία κλεισίματος: Όταν εμφανίζεται αντίστροφη ροή, η αντίστροφη μεσαία πίεση ωθεί τον δίσκο να περιστραφεί προς την έδρα της βαλβίδας. Στη συνέχεια, ο δίσκος σφραγίζει το κάθισμα υπό την αντίστροφη πίεση, σταματώντας την αντίστροφη ροή. Η αρχή λειτουργίας είναι παρόμοια με τη βαλβίδα ελέγχου τύπου ανύψωσης, αλλά η ταλαντευόμενη κίνηση μειώνει τη δύναμη κρούσης κατά το κλείσιμο, παρατείνοντας τη διάρκεια ζωής της βαλβίδας.

Βασικά Πλεονεκτήματα

Χαμηλή αντίσταση ροής, καθιστώντας το κατάλληλο για αγωγούς μεγάλης διαμέτρου ή συστήματα υψηλής ταχύτητας ροής.

Απλή δομή, εύκολη συντήρηση και ισχυρή προσαρμοστικότητα σε μέσα με ελαφρές ακαθαρσίες (π.χ. λύματα, αργό πετρέλαιο).

Τυπικές Εφαρμογές

Αγωγοί πετρελαίου και φυσικού αερίου.

Συστήματα θερμικής παροχής.

Μεταλλουργική βιομηχανία.
